航空無線の受信機は何をしている？｜アンテナから声になるまでを理解する
読む前に、2問でポイントを確認
予習・復習の目安です。解答は任意で、記録・送信しません。
2問で確かめる（任意・約1分）
各問題を開くと答えと解説を確認できます。自動採点にはJavaScriptが必要です。
Q1．スーパーヘテロダイン受信機の混合器と検波器の役割は？
答え：混合器は周波数を移し、検波器は音声情報を取り出す
中間周波数へ変換した段階では、信号に音声情報が載ったままです。音声に対応する変化を取り出すのが検波・復調です。
この2問だけで理解全体や実技能力は判定できません。実際の運航判断には使わず、本文の前提・例外も確認してください。
高周波増幅、混合、中間周波増幅、検波、低周波増幅。ブロック図の名前を覚えても、それぞれの箱の中で何が変わるのか分からない。無線工学が難しく感じる理由の一つは、回路を通る「信号の姿」が見えないことです。
まず「電波はどう作られ、声はどう乗るのか」を121.5 MHzと洋上HFの8903 kHzで見ます。その後、民間航空のVHF音声通信で使われるAM（振幅変調）音声などの信号に合わせて、搬送波の振幅を変化させて情報を載せる変調方式。航空機のVHF音声通信で使われ、受信機はその変化から音声を取り出す。を題材に、受信した電波がヘッドセットの声になるまでを追います。受信側は典型的なスーパーヘテロダイン方式の学習モデルで、特定機種の内部回路を再現するものではありません。
1．周波数が違うと、電波の何が変わる？
121.5 MHzと8903 kHz。この数字は声の高さでも、電波が飛ぶ速さでもありません。送信機が作る高周波の電気的な振動が、1秒間に何回繰り返されるかを表します。周波数はその繰り返しの数、振幅は振れの大きさです。

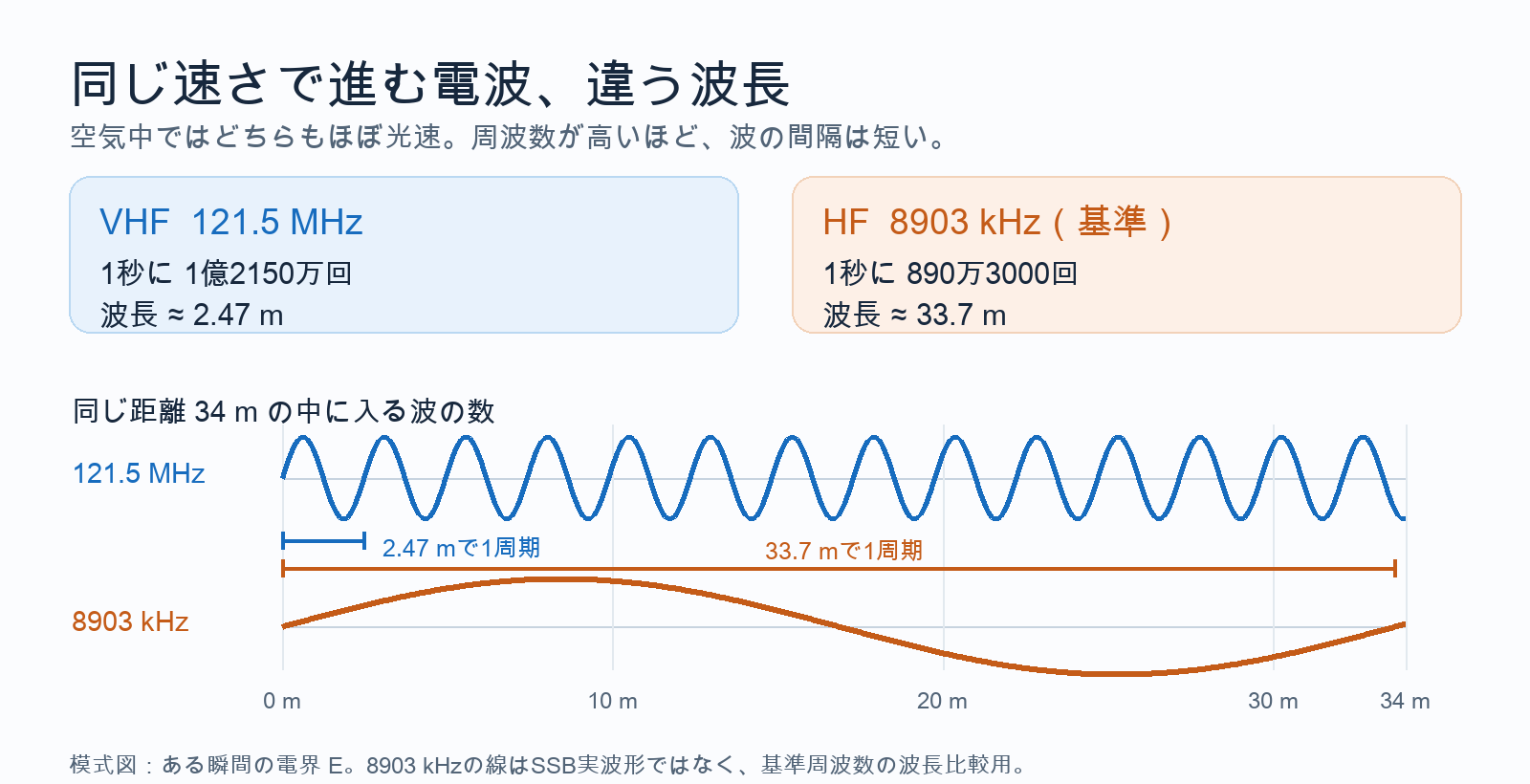

電波は光と同じ電磁波です。真空では毎秒299,792,458 m、空気中でもほぼ同じ速さで進みます。ここでは毎秒約3億mとして考えます。速さがほぼ同じなら、周波数によって波の山から次の山までの距離、つまり波長が決まります。[5][6]
波長 ≈ 3億 m/s ÷ 周波数
VHFの121.5 MHzは毎秒1億2150万回振動し、波長は約2.47 m。HFの8903 kHzは8.903 MHzで、波長の目安は約33.7 mです。どちらもほぼ光速で進みますが、波の間隔が違います。8903 kHzはSSB通信の基準周波数であり、実際に単一の8903 kHzの波を強く送り続けるという意味ではありません。[10]
121.5 MHzはVHFの緊急周波数です。8903 kHzは、FAAの公表資料では中西部太平洋のHF通信網などに掲載されています。8903 kHzは「洋上のどこでも使う周波数」という意味ではなく、ここでの具体例です。[7]
2．アンテナは、どうやって電波を出す？

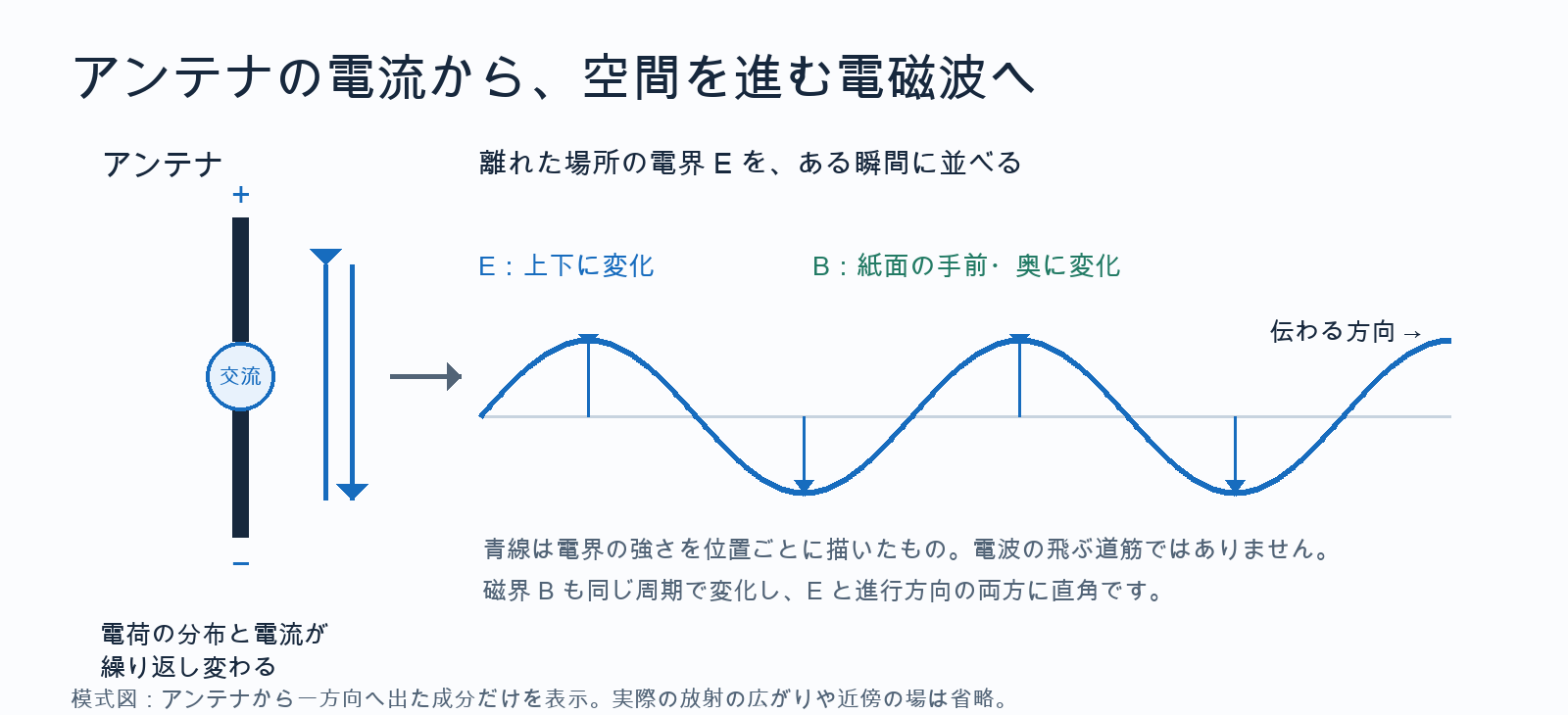

送信機がアンテナに高周波の交流を送り込むと、導体内の電荷の分布や電流が繰り返し変わります。すると周囲の電界と磁界も変化し、その変化がアンテナから離れて伝わります。これが電波です。受信側へ電子が飛んでいくわけではありません。[8]
よく見る「電界と磁界が直交する波」の図は、アンテナから離れた場所を伝わる電磁波の模式図です。電界と磁界は別々の通信ではなく、一つの電磁波を構成します。[8]
3．声はどう乗る？ AMとSSBの違い

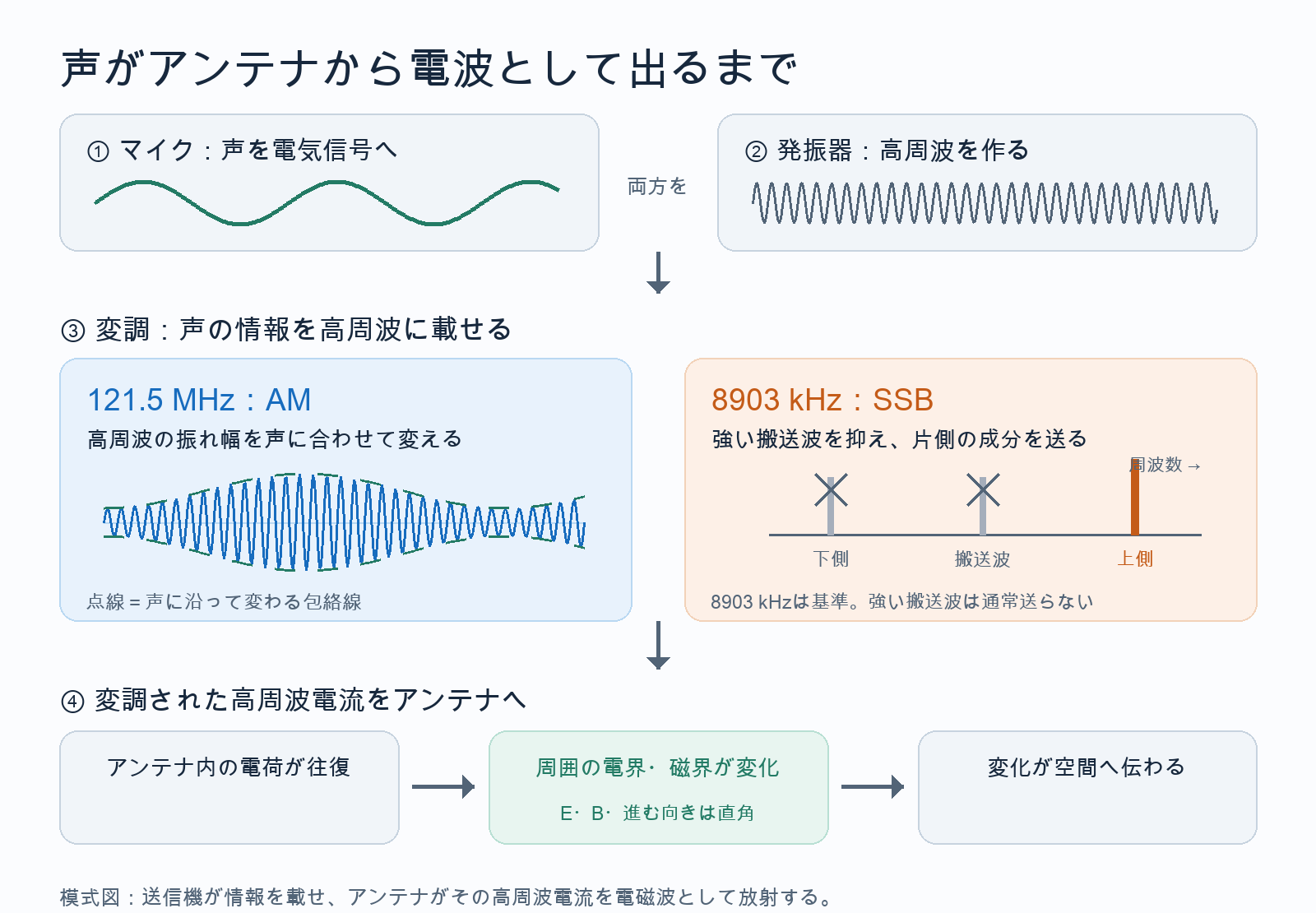

人の声は空気の圧力の変化です。マイクはそれを電気信号に変え、発振器は高周波を作ります。送信機は声の情報を高周波に載せてからアンテナへ送ります。この載せ方が変調です。相手の空港から音そのものが飛んでくるわけではありません。
AMはAmplitude Modulation、振幅変調です。航空VHFの音声で使うAMでは、高周波の振幅を声の信号に合わせて変えます。細かく振動する波の外側をなぞった輪郭を包絡線と呼びます。送信アンテナへ流れる高周波電流の強さが変わり、放射された電波の電界・磁界の振幅にもその変化が現れます。
121.5 MHzは航空VHF音声の例です。
声と搬送波を単に足し合わせるのではなく、声に応じて搬送波の振幅を変えます。単一の音なら、搬送波の周波数の両側に、音の周波数だけ離れた側波帯も現れます。受信側が欲しいのは高周波の細かい振動そのものではなく、その振幅がどう変化したかです。
洋上HFの音声通信では主にSSBを使います。これはAMから派生した方式ですが、通常のAMのように搬送波と両側の側波帯を送り続けず、声の情報を含む片側の側波帯だけを送ります。[9]
HFはAMにできないの？
できます。HFは電波の周波数帯、AMとSSBは声の載せ方です。HF帯の短波AM放送もあります。[11]
洋上でHFを使うのは、条件が合えば電離層を利用して地平線の向こうまで通信できるからです。そこでSSBを使うのは、遠距離で弱くなった信号を限られた送信電力と周波数幅で効率よく届けるためです。通常のAMでは、搬送波と左右の側波帯を送りますが、声の情報は片側の側波帯にも含まれます。SSBは搬送波ともう片側を省き、電力と周波数幅を節約します。[9] 遠く届く理由と、声を効率よく載せる理由は別と考えると整理できます。
ここまでが声から電波になるまでの流れです。以降はVHFのAM通信を受ける場合に絞ります。たとえば無線機を123.450 MHzに合わせるとき、その値は声の高さではなく、受信したい搬送波の周波数です。受信アンテナには電波に応じた微小な高周波信号が生じ、受信機は必要な信号を選び、声に対応する低周波信号を取り出します。
4．受信機全体を、仕事の違いで分ける
| 段階 | 主な仕事 | まだ声を取り出していない？ |
|---|---|---|
| アンテナ | 電波に応じた高周波の電気信号を得る | まだ |
| 同調・RF段 | 必要な周波数帯を選び、信号を増幅する | まだ |
| 混合器＋局部発振器 | 受信信号を中間周波数へ変換する | まだ |
| IFフィルター・増幅段 | 必要な帯域を選び、信号を増幅する | まだ |
| 検波・復調 | AM信号から音声に対応する変化を取り出す | ここで取り出す |
| AF増幅段・ヘッドセット | 音声信号を増幅し、音へ変える | 取り出した後 |
RFはRadio Frequency、IFはIntermediate Frequency、AFはAudio Frequencyです。「高周波・中間周波・低周波」と覚えるときも、信号に音声情報が載ったままか、既に取り出した後かを一緒に考えましょう。
5．アンテナと同調：届いた電波から、聞きたい信号を選ぶ
アンテナには、目的の通信以外の電波や雑音も届きます。アンテナ自身が「この管制官の声だけ」と判断するわけではありません。受信機の入り口にあるフィルターや同調回路が、必要な周波数帯を選びます。
高周波増幅段は、弱い受信信号を後段で扱いやすくします。ただし増幅は、意味のある情報だけを魔法のように強くする処理ではありません。雑音や不要信号との関係も重要です。
6．混合器：なぜ中間周波数へ変えるのか
無線機は受信する周波数を変えられます。もし後段の鋭いフィルターや増幅回路を、そのたびにすべて調整する必要があれば設計は複雑になります。そこで、受信した信号を一定の中間周波数へ移してから処理するのがスーパーヘテロダイン方式の基本です。
受信機の中で基準となる高周波を作るのが局部発振器。受信信号と局部発振器の信号を混合器へ入れると、周波数の和や差の成分が生じます。そのうち必要な成分を後段で選びます。混合は単なる足し算ではなく、乗算や非線形性を利用した周波数変換です。
数値で追ってみる
説明用に、受信周波数を123.450MHz、局部発振器を134.150MHzと仮定します。差は10.700MHzです。次に124.000MHzを受信したいなら、局部発振器を134.700MHzへ変えると、差は同じ10.700MHzになります。
このように、選ぶ局を変えても後段の処理周波数を一定にできます。ここで10.700MHzへ移った信号は、まだ音声そのものではありません。音声情報を載せたAM信号のままです。郵便のたとえなら、内容を開封せず、運ぶ車両を替えた段階に相当します。
この数値は学習用の仮定で、航空無線機に共通のIF値ではありません。実機では複数回の変換もあり、例えばメーカー公開仕様には第1・第2中間周波数を別々に示す機種があります。
7．IF段と検波：選んでから、音声を取り出す
IF段では、一定の中間周波数を中心に必要な帯域を選び、増幅します。フィルターが狭ければ何でもよいわけではありません。音声情報を含む側波帯まで必要以上に削ると、聞きたい情報も失われます。
その次が検波・復調です。AMの基本的な包絡線検波では、ダイオードなどで整流し、抵抗とコンデンサーなどを使って高周波の細かい変動を抑え、振幅のゆっくりした変化を取り出します。直流成分の除去なども経て、音声に対応する信号を得ます。
コンデンサーの充放電を考えるなら、高周波の一つ一つには追従しすぎず、音声の変化には追従できる条件が必要です。ゆっくりにしすぎれば声の輪郭を追えず、速すぎれば高周波の成分が残ります。
「混合器で声になる」と覚えると、IF増幅と検波の役割が分からなくなります。混合は周波数を移す処理、検波は音声情報を取り出す処理です。実際の無線機では、デジタル処理や別の復調方法が使われることもあります。
8．AF増幅と、音量・スケルチの違い
復調後の音声信号は、低周波増幅段でヘッドセットなどを駆動できる大きさへ増幅します。ヘッドセットは電気信号を音の振動へ変えます。ここで初めて、人の耳へ声が届きます。
音量は、聞こえる音の大きさを調整するものです。スケルチは、信号を受けていないときなどに雑音を聞かせないよう、音声出力を抑える仕組みです。設定を厳しくすると弱い通信まで聞こえなくなる場合があるため、音量不足とは分けて考えます。自動・手動スケルチの方式や操作は機種によって異なります。
実際に通信が聞こえないときは、周波数、オーディオパネルの選択、音量なども確認対象になります。理論から原因候補は考えられますが、実機での確認はその機種の手順に沿って行います。
理解を確認する4問
問1：HFはAMにできない？
答え：できます。HFは周波数帯、AMとSSBは変調方式です。洋上HFでSSBを使うのは、長距離通信で電力と周波数幅を効率よく使えるためです。
問2：音量を上げれば、隣の周波数の混信を選び分けられる？
答え：音量は主に音声出力の大きさです。周波数の選択とは別の仕事です。
問3：説明例の10.700MHzは、相手の声の周波数？
答え：いいえ。音声情報を載せた信号を処理する、仮定した中間周波数です。
問4：混合器と検波器の違いを一言で言うと？
答え：混合器は周波数を移し、検波器はAM信号から音声に対応する変化を取り出します。
ブロック図を読み直すときは、箱の名前の横に「選ぶ」「移す」「取り出す」「増幅する」と書いてみてください。さらに、各段の波形を想像すると、暗記した用語が一つの仕組みにつながります。
